产品展示

   明纬开关电源(四路输出) >> 上海明纬电子四组输出开关电源HQ-120


产品编号:
HQ-120
产品名称:
上海明纬电子四组输出开关电源HQ-120
规  格:
HQ-120
产品备注:
定做各种非标电源欢迎咨询
产品类别:
明纬开关电源(四路输出)

   产 品 说 明
型号规格:HQ-120四路输出开关电

特点:
高效率,高可靠
开关选择输入电压范围
100%满负荷烧机测试
保护特性:短路/过载/过压
工作频率25KHz
1年保质期

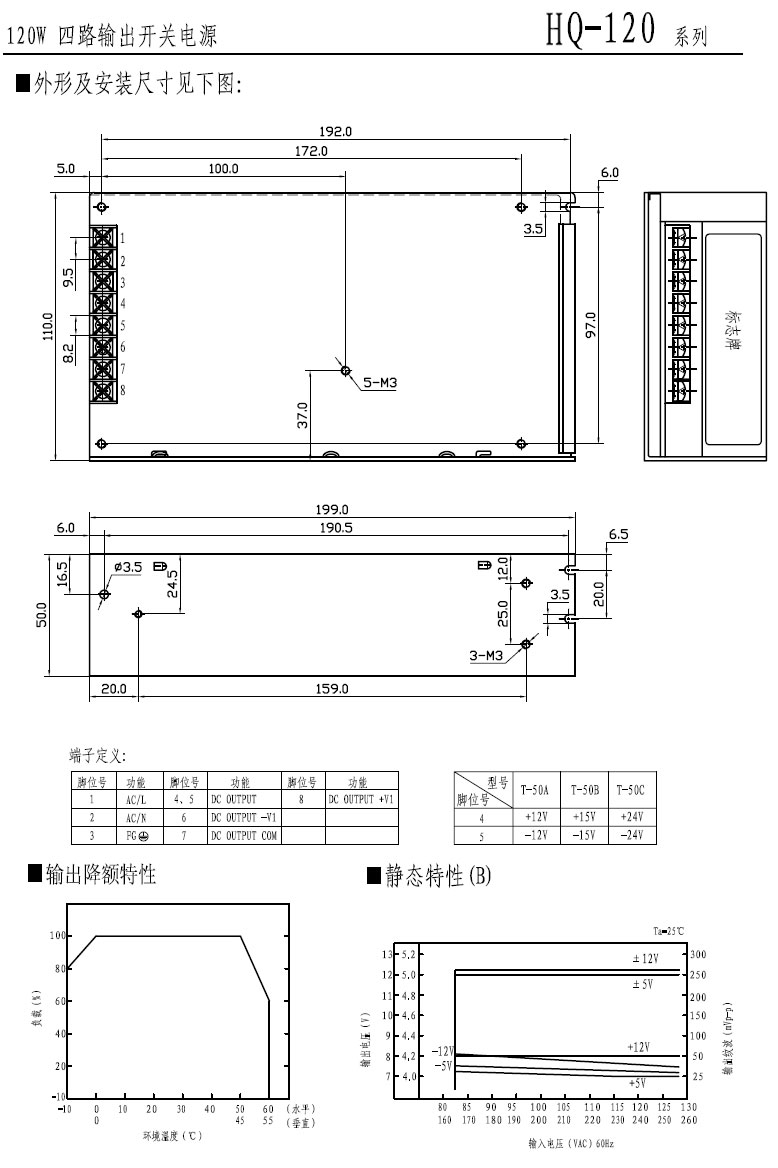

尺寸: 199*110*50mm(L*W*H)



外壳编号:H005

型号

HQ-120B

HQ-120C

HQ-120D

CH1

CH2

CH3

CH4

CH1

CH2

CH3

CH4

CH1

CH2

CH3

CH4

输出

直流输出电压

5V

12V

-5V

-12V

5V

15V

-5V

-15V

5V

12V

24V

-12V

输出电压容差(注3)

±2%

±6%

±6%

±6%

±2%

+10,-5%

±6%

+10,-5%

±2%

±6%

±6%

±6%

额定输出电流(注5)

11A

4A

1A

1A

10A

3.5A

1A

1A

8A

2A

2A

1A

输出电流范围

2-12A

0.5-5A

0.2-1A

0.2-1A

2-12A

0.5-5A

0.2-1A

0.2-1A

2-12A

0.2-5A

0.2-2A

0.2-1A

输出功率

120W

122.5W

124W

纹波及噪音(注2)

80mV

120mV

80mV

120mV

80mV

150mV

80mV

150mV

80mV

120mV

180mV

120mV

直流电压可调范围

CH1:-5%,+10%

启动、上升、
保持时间

200ms, 50ms, 20ms满载

输入

输入电压范围

88~132 VAC / 176~264 VAC 47-63Hz;由开关选择 240~370VDC

交流输入电流

2.8A/115 V 1.6A/ 230 V

效率

77%

76%

80%

冲击电流

冷启动电流35A

漏电流

<3.5mA/240VAC

保护特性

过载保护

105%~135%

保护方式:切断输出 复位:重新启动

过电压保护

CH1:115%~135%

保护方式:切断输出 复位:重新启动

环境

工作温度、湿度

-10℃~+60℃;20%~90 %RH

保存温度、湿度

-20℃~+85℃;10%~95 %RH

抗震性

10~500Hz,2G 10min./1周期,时长60分钟,各轴

安全

耐压性

输入输出间:1.5KVAC 输入与地:1.5KVAC 输出与地:0.5KVAC

绝缘电阻

输入输出间,输入与地,输出与地: 100M Ohms/500VDC

符合标准

安全标准

符合1950,TUV EN60950

EMC标准(注4)

符合EN55022(CISPR22),EN61000-3-2,-3,EN55024,EN61000-4-2,3,4,5,6,8,11; ENV50204

其它

重量

0.86Kg

包装

22pcs/19.2Kg/1.22CUFT

备注

1. 所有参数在未特别指明时,都是在230VAC电压输入,额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3.各输出可达最大电流,但总负载不可超过最大输出功率。
4. 本电源考虑做为一个器件安装在最终设备上,该设备必须重新确认它的EMC指标。
5. 具体输出电流见输出降额曲线。



点击数:90  录入时间:2011-9-14 【打印此页】 【关闭
