   单路输出(小型化通用型) >> 上海明纬电子电源专利产品HSC-25


产品编号:
HSC-25
产品名称:
上海明纬电子电源专利产品HSC-25
规  格:
HSC-25
产品备注:
最新研发微型电源
产品类别:
单路输出(小型化通用型)

   产 品 说 明
型号规格:HSC-25单路输出开关电源
特点 :
紧凑型、高效率,高可靠、低成本
保护特性:短路 过载 过压
空气冷却
具有开机显示(发光二极管)
工作频率 60KHz
1 年保质期

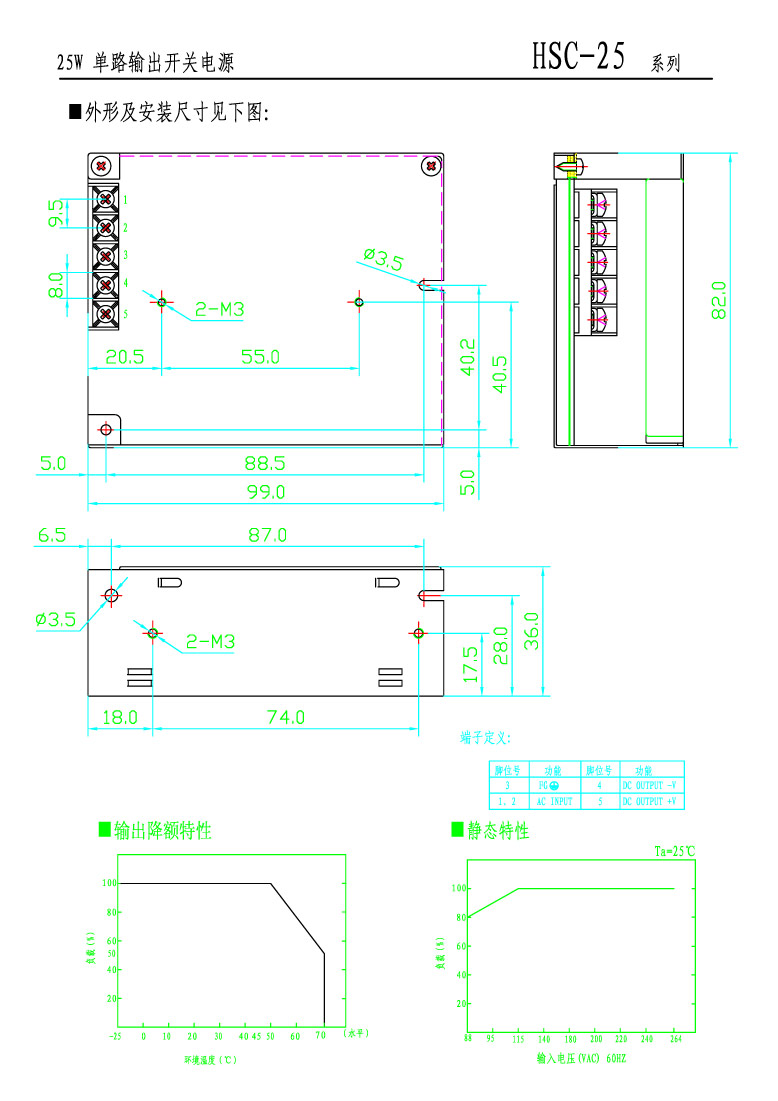

尺寸: 99*82*36mm(L*W*H )

外壳编号:H039

型号

HSC-25-3.3

HSC-25-5

HSC-25-12

HSC-25-15 HSC-25-24 HSC-25-48

输出

直流输出电压

3.3V

5V

12V

15V 24V 48V

输出电压容差

±3%

±2%

±1%

±1% ±1% ±1%
负载稳定度 ±2% ±1% ±0.5% ±0.5% ±0.5% ±0.5%
进线稳定度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%

额定输出电流

5A

5A

2.1A

1.7A 1.1A 0.55A

输出电流范围

0-5A

0-5A

0-2.1A

0-1.7A 0-1.1A 0-0.55A

输出功率

16.5W

25W

25.2W

25.5W 26.4W 26.4W

纹波及噪音

80mVp-p

80mVp-p

120mVp-p

120mVp-p 120mVp-p 200mVp-p

直流电压可调范围

2.9-3.6V

4.5-5.5V

10.8-13.2V

13.5-16.5V 22-26.4V 42-52.8V

启动、上升、保持时间

500ms、30ms、80ms /230VAC 1200ms、30ms、15ms /115VAC 满载

输入

输入电压范围

交流 88~264VAC 直流125~370VDC

交流输入电流

0.55A/ 230 V 0.8A/115V

效率

73%

77%

81%

83% 84% 84%

冲击电流

冷启动电流 36A/230VAC

漏电流

<2mA/240VAC

保护特性

过载保护

110%~150%

保护方式:打嗝模式,自动恢复
过压保护 3.8-4.45V 5.75-6.75V 13.8-16.2V 17.25-20.25V 27.6-32.4V 55.2-64.8V

保护方式:打嗝模式,自动恢复

环境

工作温度、湿度

-25℃~+70℃;20%~90 %RH 详见降额曲线

保存温度、湿度

-40℃~+85℃;10%~95 %RH

抗震性

10~500Hz,5G 10min./1 周期,时长60 分钟,各轴

安全

耐压性

输入输出间:3KVAC 输入与地:1.5KVAC 输出与地:0.5KVAC

绝缘电阻

输入输出间,输入与地,输出与地: 100M Ohms/500VDC

符合

标准

安全标准

符合 EN60950-1

EMC标准

符合 EN55022, EN61000-3-2,-3,EN61000-4-2.3.4.5.6.8.11,EN61000-6-2

其它

重量

0.23Kg

包装

60pcs/14.5Kg/1.13CUFT

备注

1.所有参数在未特别指明时,都是在230VAC 电压输入,额定负载和25℃条件下测量所得值。
2.纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3.容差是电压设定误差、电压调整率和电流调整率之总和。
