型号规格:HVH-200单路输出开关电源 |
|
特点:
高效率、高可靠、低成本
保护特性：短路、过载、过压、高温
防水等级：IP67
工作频率：65KHz
适用于LED 照明和电子广告牌等应用
1 年保质期

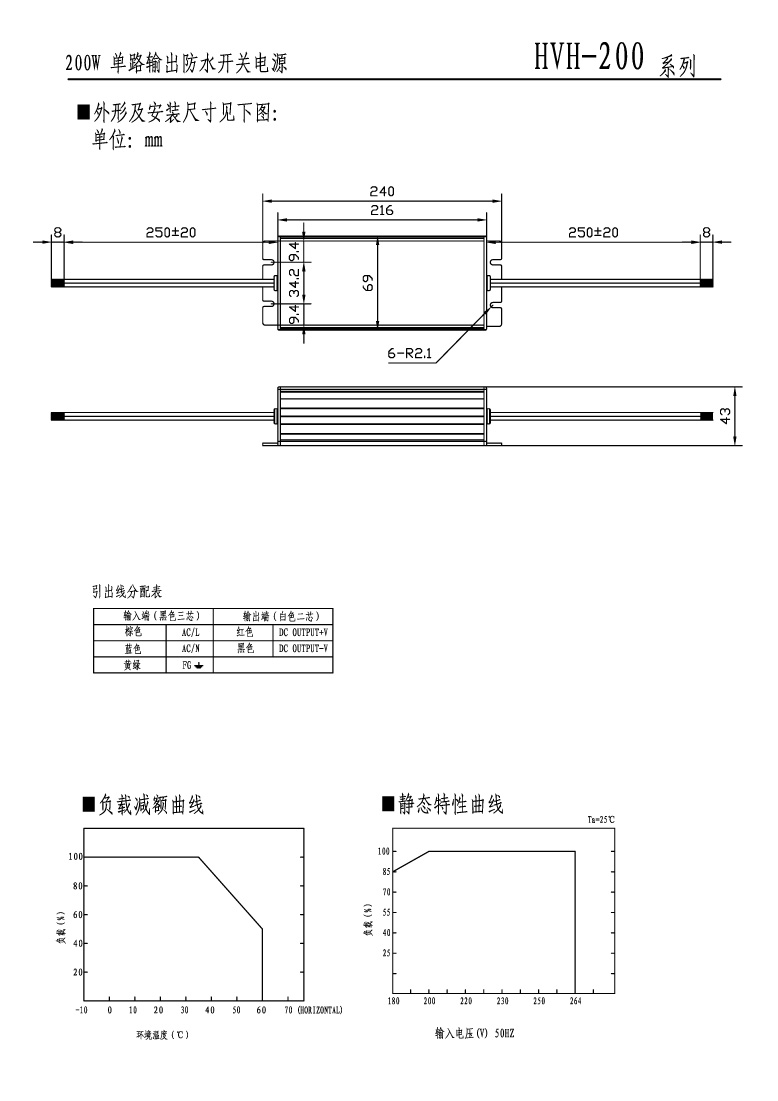

尺寸: 240*69*43mm （L*W*H） |
外壳编号：H059 | |
|
型号 |
HVH-200-12 |
HVH-200-24 |
HVH-200-36 |
HVH-200-48 |
| 输出 |
直流输出电压 |
12V |
24V |
36V |
48V |
|
输出电压容差 |
±5% |
±5% |
±5% |
±5% |
|
额定输出电流 |
16.5A |
8.3A |
5.5A |
4.2A |
|
输出电流范围 |
0-16.5A |
0-8.3A |
0-5.5A |
0-4.2A |
|
输出功率 |
198W |
199W |
198W |
201.6W |
|
纹波及噪音 |
150mVp-p |
200mVp-p |
200mVp-p |
200mVp-p |
|
启动、上升、保持时间 |
200ms,20ms,30ms/230VAC |
| 输入 |
输入电压范围 |
180～264 VAC 47～63Hz；255～373VDC |
|
交流输入电流 |
2A/230VAC |
|
效率 |
84% |
86% |
88% |
88% |
|
冲击电流 |
冷启动电流50A/230VAC |
|
漏电流 |
<3.5mA/240VAC |
| 保护特性 |
过载保护 |
额定输出功率的115%~135%启动过负载保护 |
| 保护方式：切断输出，电源重启后可自动恢复 |
| 过电压保护 |
15~17V |
30~32V |
42~44V |
55.2-64.8 |
| 保护方式：打嗝模式，异常条件移除后可自动恢复 |
| 过温保护 |
≥90℃±10%(JK1)，启动过温保护。 |
|
保护方式：切断输出，温度恢复正常后可自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90%RH（请参考负载减额曲线） |
|
保存温度、湿度 |
-20℃～+85℃；10%～95%RH 无冷凝 |
|
抗震性 |
10～500Hz，2G 10min./1 周期，时长60 分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
|
绝缘电阻 |
输入输出间；输入与地，输出与地：100M Ohms / 500VDC |
| 符合标准 |
安全标准 |
EN61347-1 EN61347-2-13 EN62384 IP67 |
|
EMC标准(注4) |
EN55015 EN61547 EN 61000-3-2/3 EN61000-4-2/3/4/5/6/8/11 |
| 其它 |
尺寸 |
240*69*43（L*W*H） |
|
包装 |
1.25kg/20pcs/26kg/1.21CUFT |
| 备注 |
1． 所有参数在未特别指明时，都是在 230VAC 电压输入，额定负载和25℃条件下测量所得值。
2． 纹波和噪声电压是在 20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3． 容差是电压设定误差、电压调整率和电流调整率之总和。 |
