产品展示

   明纬开关电源(导轨安装型) >> 导轨安装开关电源HDRP-240-24


产品编号:
931518216
产品名称:
导轨安装开关电源HDRP-240-24
规  格:
HDRP-240-24
产品备注:
可定做各种电流电压参数的电源
产品类别:
明纬开关电源(导轨安装型)

   产 品 说 明
型号规格:HDRP-240单组输出导轨型工业电源

特点:
全球适用AC 输入电源
内置 PFC 校正功能,PF>0.95
保护特性:短路/过载/过压/高温
空气冷却
可安装 DIN 标准导轨TS-35/7.5 或15
具有开机显示(发光二极管)
100%满负荷烧机测试
工作频率 100KHz
一年保质期

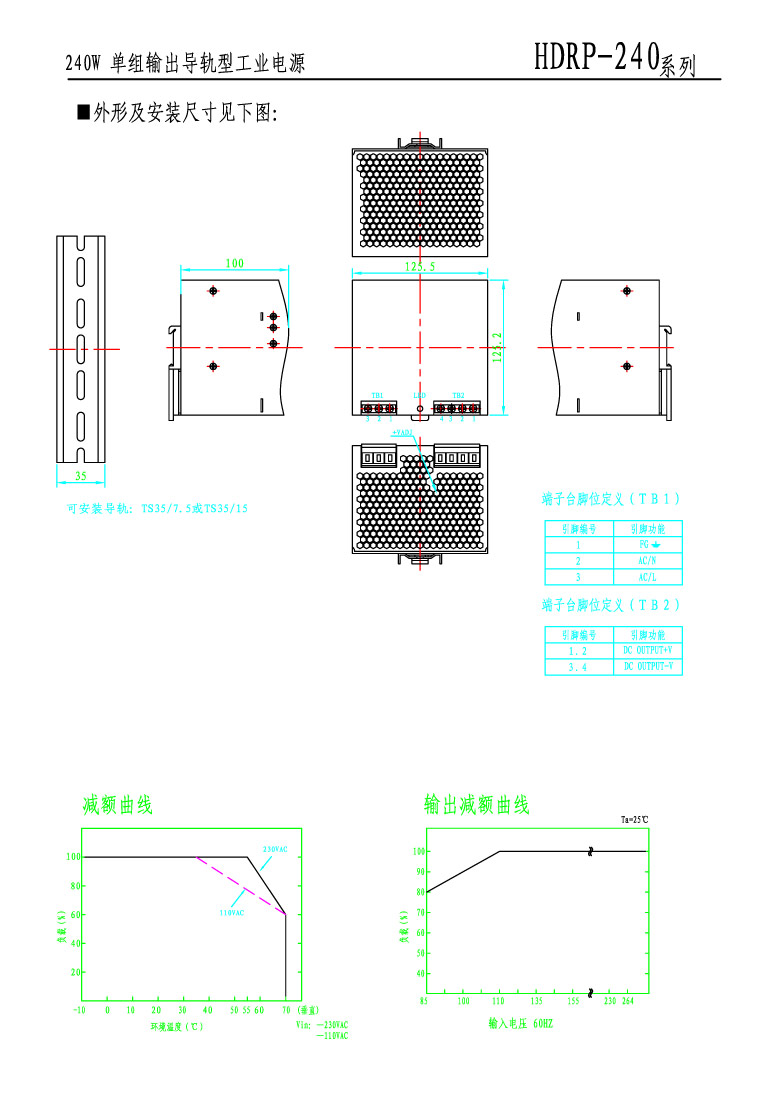

尺寸:125.5*125.2*100mm(W*H*D)



外壳编号:H070

型号

HDRP-240-24

HDRP-240-48

输出

直流输出电压

24V

48V

输出电压容差

±1%

±1%

额定输出电流

10A

5A

输出电流范围

0-10A

0-5A

输出功率

240W

240W

纹波及噪音

80mVp-p

150mVp-p

直流电压可调范围

24~28V

48~53V

启动、上升时间

800ms,40ms/220VAC 800ms,40ms/115VAC 满载

保持时间

24ms/230VAC 24ms/115VAC 满载

输入

输入电压范围

85~264VAC 47~63 Hz 或120~370VDC

交流输入电流

2.8A/115VAC 1.4A/230VAC

效率

84%

85%

冲击电流

冷启动:27A/115VAC 45A/230VAC

漏电流

<3.5mA/240VAC

保护特性

过载保护

额定输出功率的105%~150%

保护方式:恒电流限制,负载异常条件移除后可自动恢复

过电压保护

30~36V

54~60V

保护模式:关闭输出电压,重启后恢复

过温保护

100°C±5°C(TSW1)检测功率晶体管的散热器

保护模式:关闭输出电压,温度恢复正常后自动恢复

环境

工作温度、湿度

-10℃~+70℃;20%~90 %RH 无冷凝(请参考负载减额曲线)

保存温度、湿度

-20℃~+85℃;10%~95 %RH

抗震性

10~500Hz,2G 10min./1 周期,X、Y、Z 轴各60 分钟;安装:符合IEC60068-2-6

安全

耐压性

输入输出间:3KVAC 输入与地:1.5KVAC 输出与地:0.5KVAC

绝缘电阻

输入输出间,输入与地,输出与地: 100M Ohms / 500VDC

符合标准

安全标准

符合UL508,UL60950-1,TUV EN60950-1

EMC标准

EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2(EN50082-2)

其它

重量

1.2kg

包装

12pcs/15.5kg/1.29 立方米

备注

1. 所有参数在未特别指明时,都是在 230VAC 电压输入,额定负载和25℃条件下测量所得值。

2. 纹波和噪声电压是在 20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。

3. 容差是电压设定误差、电压调整率和电流调整率之总和。

4. 本电源考虑做为一个器件安装在最终设备上,该设备必须重新确认它的 EMC 指标。

5. 具体输出电流见输出降额曲线。
